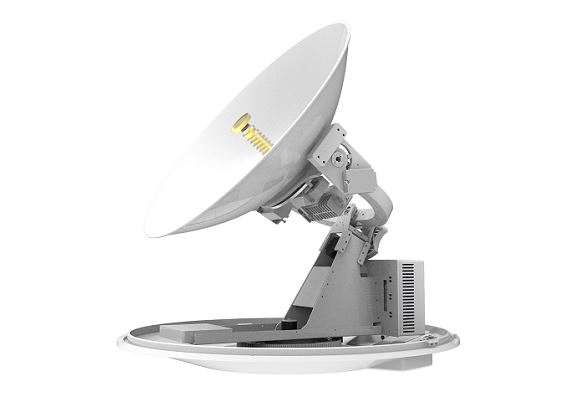

M80一ku波段All-in-One集成式船載衛星天線
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169
簡介
SATPRO M系列船載Ku波段衛星通信天線的設計采用All-in-One高度集成理念，將功放、控制器和Modem全部集成在天線罩內，整機采用全新的三軸結構設計，使用高性能碳纖維天線面，在保證機械性能的前提下同時又大大降低了天線重量，輕巧的機身適合中小型船舶的安裝使用，配合運營商的優惠資費更利于降低中小型船舶的通信成本。
1）高通量衛星通信設備
2）控制器、衛星路由器、功放高度集成
3）內置INS
4）模塊化設計
5）簡化系統結構
6）易操作
7）遠程數據監控
|
型號 |
M80 |
|
穩定類型 |
三軸穩定，四軸跟蹤 |
|
反射面尺寸 |
Φ800mm |
|
外形尺寸 （直徑×高度） |
970mm×1020mm |
|
重量 |
≤55kg |
|
工作頻率 |
RX：10.70～12.75GHz |
|
TX：13.75～14.50GHz |
|
|
天線類型 |
環焦后饋 |
|
增益 |
RX：38.10dBi@12.50GHz |
|
TX：39.30dBi@14.25GHz |
|
|
交叉極化隔離度 |
≥32dB |
|
信號極化 |
線極化 |
|
跟蹤精度 |
≤0.2° |
|
載體運動范圍 |
橫搖：-30°~30° |
|
縱搖：-30°~30° |
|
|
~ |
|
|
天線運動范圍 |
方位：360°連續旋轉 |
|
俯仰：-15°～110° |
|
|
橫滾： -30°～30° |
|
|
極化：0°～270° |
|
|
初始鎖星時間 |
≤180s |
|
跟蹤方式 |
慣導測量，信號跟蹤 |
|
電源輸入 |
DC24V 峰值功耗 120W（不含 BUC） |
|
工作環境溫度 |
-20℃～65℃ |
