GA400—Ku波段通航直升機衛星通信系統

資料下載聯系我們 ※ 地址：西安市經開區草灘十路中國電子產業園五號樓6層
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169

簡介

旋翼機具有快速、低空、機動靈活和不受地理?xiàng)l件限制等特點，在航空護林、物資運送、應急搶險救災、搜索救援、重大事件安保等領域發揮著重要作用?；谕ㄐ判l(wèi)星的設計特點并結合傳統寬波束衛星的資源互補優勢，針對旋翼機各應用場景推出“帶寬速率高、覆蓋范圍廣、服務質量?jī)?yōu)”的通航機載衛星寬帶通信服務。該服務通過安裝在飛機上的天線終端實現與地面衛星地球站和地面通信網連通，有效地保障飛機在作業期間的安全生產并提高了作業效率。

特點

1）控制器、衛星路由器、功放高度集成；

2）內置INS；

3）模塊化設計；

4）簡化系統結構；

5）易操作；

6）遠程數據監控。

應用

本系統在歐直EC130B4/EC135P2/P2+/EC130T2、空客AS350B3/H125（小松鼠）、貝爾Bell407等飛機上均有裝機應用，滿足旋翼機在空中游覽、應急救援、警務巡邏等多種場景下的應用需求。

VSAT天線技術指標

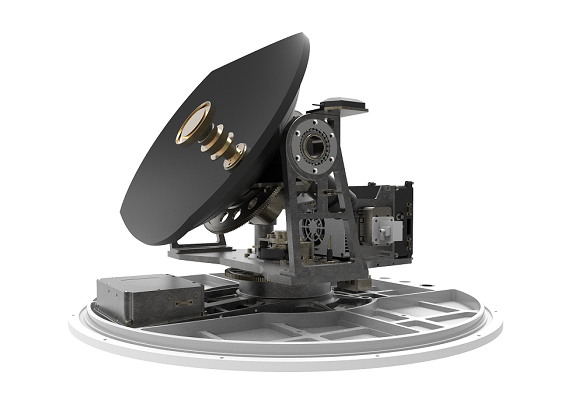

GA400是一款大中型旋翼機（有人&無人）通航飛機設計的Ku波段寬頻衛星通信系統，采用高度一體化的設計，將高效率半拋物面、饋電網絡、低噪放、伺服控制模塊、GPS/北斗定位模塊、智能跟蹤結構集成到同一個天線設備中，該系統有效的解決了旋翼遮擋問題，讓旋翼機具備在高空中通過衛星進行視頻實時回傳、IP通話及寬帶上網等功能。

型號	GA400
包絡尺寸 (直徑*高度)	≤Φ530mm×390mm
天線重量	≤12.5kg（含BUC，不含天線罩、適配板）
工作頻率	RX：10.70～12.75GHz TX：13.75～14.50GHz
天線類型	拋物面天線
G/T值	10.1dB/K(@典型頻率，20度仰角，常溫27℃，LNB噪聲系數參考上值，不含罩)
EIRP	46.5dBW（40W功放功率參考上值，不含天線罩）
天線面增益（Rx）	31.0dB@12.5GHz（LNB口）
天線面增益（Tx）	32.3dB@14.25GHz（發射極化口）
極化隔離度	≥30dB
額定功耗	100W(不含 BUC)
方位運轉范圍	360°連續旋轉
俯仰運轉范圍	-8°～90°
方位俯仰極化速度	＞60°/s
方位俯仰極化加速度	＞100°/s2
跟蹤精度	0.2°（R.M.S）
系統電源輸入	DC 18~32V
工作環境溫度	-40℃ ~ +75℃
高度（海拔）	16800m(55000Feet)

MODMAN機載衛星通信控制終端

機載衛星通信控制終端MODMAN作為衛星通信鏈路重要的組成部分，將調制解調器（Modem）、控制單元（ACU）、視頻編解碼器等高度集成。該終端具有信號處理、系統控制、視頻語音輸出等功能。

MODMAN技術指標（艙內單元）

項目	參數描述
外形尺寸	416mm(L)×220mm(W)×110mm(H)
重量	≤6.5kg
輸入電壓	DC18~32V
功率	60W
工作環境溫度	-20℃~60℃

1）MODEM技術指標

項目	參數描述
中頻接口	頻率范圍：950~2150MHz，步進100KHz 發送信號電平范圍：-35~-5dBm，1dBm步進 帶內雜輸出：≤-50dBc 接收信號電平范圍：-65~-25dBm（500MHz寬帶）
調制方式	QPSK
信息速率	64kbps~4096kbps，64kbps步進
擴頻比	2倍擴頻、4倍擴頻（小擴頻模式）
成形系數	0.35、 0.25、 0.2
誤碼門限	Eb/n0=2.7dB，Pe≤1×10-6
信道編碼	LDPC碼

2）編碼器技術指標

項目		參數描述
視音頻	視頻輸入	2路視頻輸入（支持HDMI&SDI，同時選擇一路輸入）
	視頻編碼	H.265，H.264SVC、H.264雙通道壓縮編碼方式
	分辨率	1080P、720P、D1
	幀率	3～60幀/s(默認15幀/s)
	音頻接口	1路2合1（3.5mm耳麥）音頻輸入/輸出
	音頻編碼	G.711音頻壓縮、帶糾錯和加強功能
網絡	4G	支持電信/移動/聯通4G 全網通網絡接入網絡制式
網絡	有線	支持網絡速率；80kbps～8Mbps
存儲	TF卡	最大支持64G；連續存儲，自動分段，按時間錄像
接口	SIM卡	1個彈出式UIM（SIM）卡座
傳輸速度	支持60kbps～10Mbps可調，默認256kbps
